Ce tipuri de piese de desen profund există și care sunt funcțiile lor?

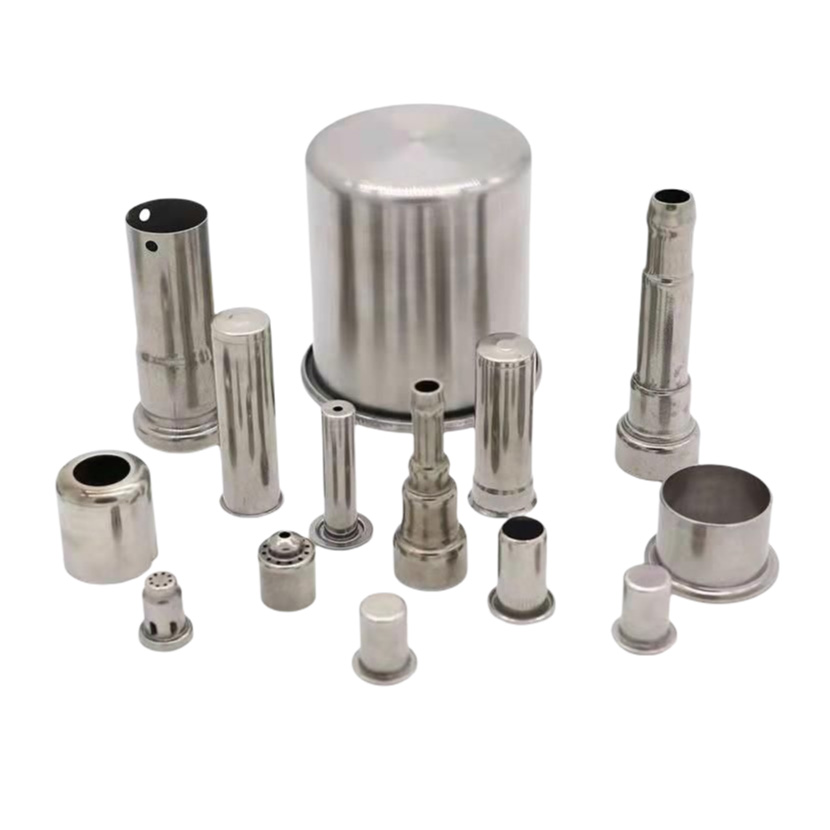

Părți de desen profundsunt părți goale din foi de metal printr -una sau mai multe ștampilări adânci a unei matrițe de desen. Caracteristica notabilă este că adâncimea este mai mare decât diametrul (sau lățimea). Tipurile și funcțiile comune includ:

Piese cilindrice (cum ar fi cutii, garnituri de cupă termos): utilizate în principal pentru produsele cu containere, care necesită o grosime uniformă a peretelui, etanșare bună, capabilă să reziste la presiune internă sau să ofere spațiu de depozitare și să aibă atât avantaje ușoare, cât și de rezistență.

Piese pătrate/dreptunghiulare (cum ar fi cochilii de baterii, unele cochilii de aparate electrice): frecvent observate în structura de coajă/reținere a echipamentelor electronice sau a componentelor industriale, ceea ce facilitează aranjarea periodică a componentelor interne, oferind în același timp protecție mecanică și planeitate de aspect.

Piese în formă specială (cum ar fi abajururi auto, capace de suprafață curbate complexe): adaptate la cerințele de coafură simplificate sau funcționale ale produselor specifice (cum ar fi piese auto, panouri de aparate de acasă), atât cu estetică, cât și cu potrivire spațială.

Piese de flanșă (piese desenate cu flanșe, cum ar fi scaunele de îmbinare a conductelor): flanșele asigură suprafețe de conectare sau de armare (cum ar fi fixarea șuruburilor, interfețele de sudare), potrivite pentru asamblarea sistemelor de conducte sau a pieselor.

Piese în trepte (piese în formă de butoi cu modificări cu diametrul pe mai multe niveluri, cum ar fi carcasele de cilindri): îndeplinesc cerințele structurilor cu mai multe straturi sau funcții segmentate (cum ar fi stocarea lichidului, instalarea segmentată), iar modelarea cu un singur pas reduce procesele de sudare sau de asamblare.

Părți de desen profundsunt utilizate pe scară largă în automobile (rezervoare de combustibil, tigăi de ulei), aparate de acasă (garnituri, cochilii), ambalaje (conserve metalice), electronice (huse de ecranare, cochilii de baterii) și alte câmpuri cu avantajele modelării dintr-o singură bucată, utilizarea materialelor ridicate, o rezistență bună și etanșarea puternică, obținând o producție ușoară, eficientă și o integrare funcțională.

Părți de desen profundServește pe larg industria modernă cu avantajele sale unice ale procesului. Acest tip de piese îmbunătățește foarte mult rezistența materialului prin deformarea la rece, obținând aceleași cerințe care poartă presiune cu materiale mai subțiri și reduce semnificativ greutatea produsului. În câmpul auto, sistemele de combustibil, componentele de evacuare și carcasele sistemului de transmisie se bazează pe etanșarea lor de înaltă precizie; Industria ambalajelor este utilizată în rezervoarele etanșe (cum ar fi conservele de pulverizare și conservele alimentare) pentru a oferi joc complet funcției lor de barieră anti-penetrare. Containerele sterile din dispozitivele medicale, garniturile de aparate de acasă și aparatele hardware (cum ar fi vase de oțel inoxidabil) beneficiază, de asemenea, de igiena și durabilitatea modelării lor dintr-o bucată.

Eficiența ridicată a procesului de producție este deosebit de remarcabilă. O singură ștampilare poate completa forme geometrice complexe, iar cu ajutorul liniilor de producție automate, se poate obține o producție de mare viteză de zeci de piese pe minut. În același timp, rata de utilizare a materialelor procesului de desen profund depășește în general 70%. Prin aspect rezonabil, rata de resturi este mult redusă, iar costul este comprimat efectiv la producția pe scară largă. A devenit o tehnologie de bază de neînlocuit pentru fabricarea de cochilii metalice de precizie.
